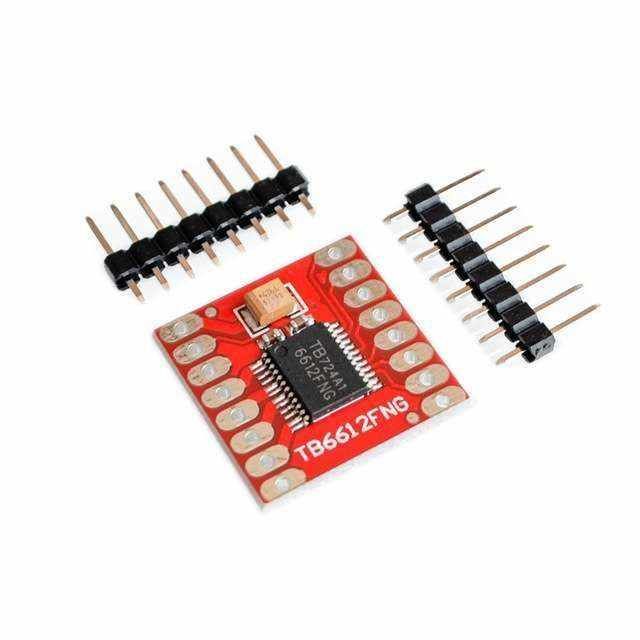

TB6612FNG Step Motor Sürücü / DC Motor Sürücü
TB6612FNG motor sürücü 2 adede kadar DC motor veya 1 adet step motoru sürekli olarak 1.2A (anlık 3.2A) akım ile sürebilmektedir. 2 adet giriş pini (IN1 ve IN2) kullanılarak motor 4 farklı modda kullanılabilir: saat yönü/saat yönü tersi dönüş, kısa fren ve durma. A ve B motor çıkışları ayrı olarak 100kHz frekansa kadar PWM sinyali ile kontrol edilebilmektedir. STBY pini lojik 1 seviyesine çekilerek motorların uyku (standby) moduna alınabilir.
Lojik besleme gerilimi (VCC) 2.7-5.5VDC arasında kullanılabilir. Motor besleme gerilimi ise maksimum 15VDC olarak verilebilir. Kanal başına 1.2A sürekli, 3.2A anlık akım sağlayabilmektedir. Kartın bağlantıları 0.1" (2.54mm) standart header bağlantıları şeklinde verilmiştir.
TB6612FNG Teknik Özellikleri:
- Giriş gerilimi: 15VDC motor, 2.7-5.5V Vcc
- Çıkış akımı: 1.2A sürekli/ 3.2A anlık
- Standby özelliği ile güç tasarrufu
- CW/CCW/kısa fren/motor durdurma kontrol modları
- Dahili aşırı sıcaklık ve düşük gerilim koruma özellikleri
- 0.1" (2.54mm) bağlantı pinleri
- Besleme hatlarında filtre kapasitörleri
- Boyular: 2x2cm (yaklaşık)
