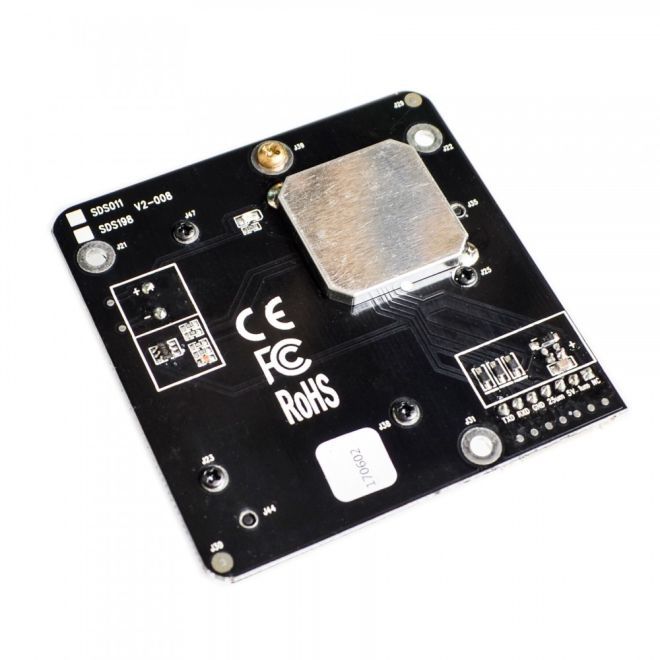

Nova Lazer Hava Kalite Sensörü-Toz Algılayıcı SDS011 PM 2.5

Nova Lazer Hava Kalite Sensörü-Toz Algılayıcı SDS011 PM 2.5

Nova Lazer Hava Kalite Sensörü-Toz Algılayıcı SDS011 PM 2.5, lazer tarama tekniği ile havada bulunan 0.3-10 µm boyutundaki parçacıkları algılar. Dijital çıkışa sahiptir. Bu sayede mikrokontrolü projelerinize kolaylıkla entegre ederek kullanabilirsiniz.

Tarama alanındaki parçacıklar lazer saçınım ile algılanır. Yansıyan ışık, üniteye geri dönerek elektriksel sinyale dönüştürülür. Analiz edilen parçacık miktarı, seri haberleşme ile mikrokontrolcü/bilgisayara iletilir.


Nova Lazer Hava Kalite Sensörü-Toz Algılayıcı SDS011 PM 2.5 Teknik Özellikler

• Lazer algılama teknolojisi sayesinde doğru ve güvenilir sonuç verir
• Hızlı tepki süresi, ortamda değişiklik algıladığında 10 sn'den kısa sürede çıkış verir
• UART bağlantı arayüzü
• 0.3 µg/m^3 yüksek çözünürlük
• Ölçüm çıkışı: PM2.5,PM10
• Ölçüm aralığı: 0.0-999.9 ug/m3
• Besleme gerilimi: 5V
• Maks. çalışma akımı: 100mA
• Uyku durumunda akım: 2 mA
• Çalışma sıcaklığı: -20-50°C
• Tepki süresi: 1s
• Seri data çıkış hızı: Saniyede 1 kere
• Parçacık çözünürlüğü: 0.3µm'den küçük
• Hata payı: 10%
• Boyutlar: 71x70x23mm
• Seri haberleşme protokolü: 9600 8N1
• Message header: AA
• Order: C0
• Data 1: PM2.5 low byte
• Data 2: PM2.5 high byte
• Data 3: PM10 low byte
• Data 4: PM10 high byte
• Data 5: 0(reserved)
• Data 6: 0(reserved)
• Checksum: checksum
• Message trailer: AB
• Checksum: data 1 + data 2 + ...+ data 6
• PM2.5 data content: PM2.5 (ug/m3) = ((PM2.5 high byte*256 ) + PM2.5 low byte)/10
• PM10 data content: PM10 (ug/m3) = ((PM10 high byte*256 ) + PM10 low byte)/10
• NC: Bağlı değil
• 1μm: PM2.5: 0-999μg/m3, PWM çıkış
• 5V: 5V DC giriş
• 2.5μm: PM10: 0-999 μg/m3, PWM çıkış
• GND: Toprak hattı
• RXD: RX UART data (3.3V)
• TXD: TX UART data (3.3V)

Nova Lazer Hava Kalite Sensörü-Toz Algılayıcı SDS011 PM 2.5 Paket İçeriği

• Nova Lazer Hava Kalite Sensörü-Toz Algılayıcı SDS011 PM 2.5
• USB-UART adaptörü (CH340)
• Bağlantı kablosu
