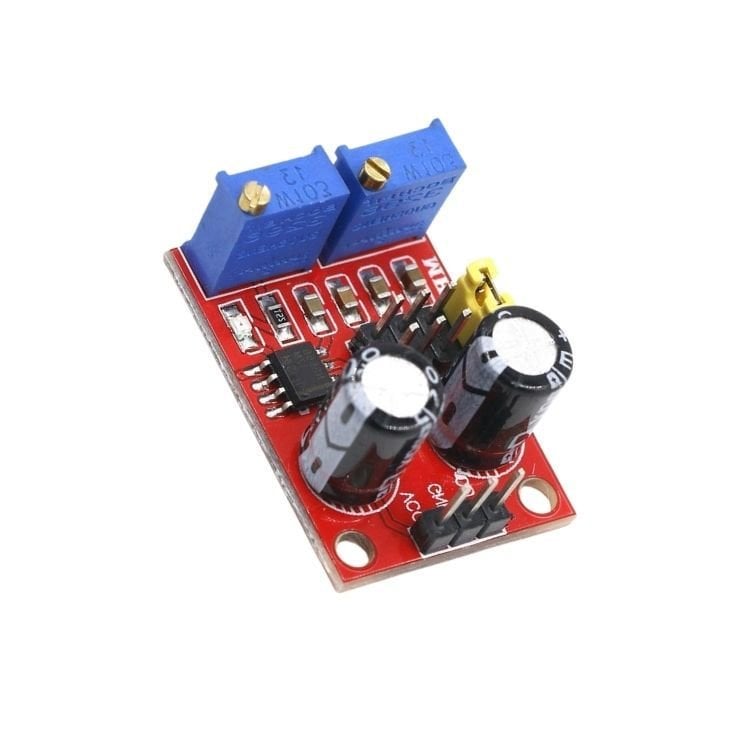

NE555 Darbe Modülatörü(1Hz-200KHz)

NE555 Darbe Modülatörü(1Hz-200KHz)

NE555 darbe modülatörü; kare dalgaya ihtiyaç duyulan projelerde kullanılabilen, değişik frekanslarda ve farklı genliklerde kare sürekli olarak kare dalga üreten bir elektronik karttır. Kart frekansı 1 Hz'den 200 KHz'e kadar ayarlanabilmektedir.

Kartın Kullanımı:

NE555 Darbe Modülatörü(1Hz-200KHz) üzerinde yer alan iki trimpottan soldaki saat yönünde döndürüldüğünde frekans artmakta, aksi yönde frekans azalmaktadır. Sağdaki trimpot ise saat yönünde çevirildiğinde duty cycle azalmaktadır. Kart üzerinde bir adet jumper ve 4 adet frekans headeri bulunmaktadır. Bunlar Low(Düşük)'dan High(Yüksek)'a doğru ilerlemektedir. Jumper bu headelara takılarak, istenilen frekans aralığı seçilmektedir. Frekans aralıkları; 1 Hz - 50 Hz, 50 Hz-1 KHz, 1KHz-10KHz, 10KHz-200KHz şeklindedir.
