Mikrodalga Radar Modül - RCWL-0516

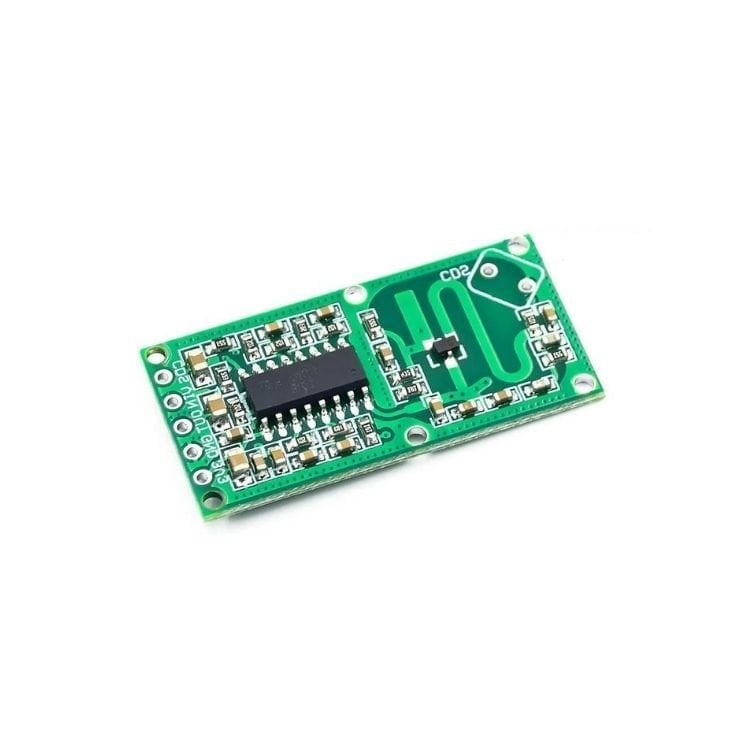

Mikrodalga Radar Modül - RCWL-0516, PIR hareket sensörüne alternatif olarak hareket algılayabilen bir doppler radar mikrodalga hareket sensör modülüdür. Bu sensör hareketli nesneleri algılamak için hareket eden bir kişi tarafından yayılan kızılötesi radyodaki değişiklikleri algılamak yerine mikrodalga doppler radarı kullanır. 5-7 metre algılama mesafesi bulunmaktadır. Tetiklendiğinde, tetik çıkışı 2-3 saniye içerisinde LOW(0V)'dan HIGH(3.3V)'a geçmektedir.
Mikrodalga Radar Modül - RCWL-0516 Teknik Özellikler
- Çalışma Gerilimi: 4-28V
- Çalıştırma Akımı: 2.8mA(tipik); 3mA(maks.)
- Çalışma Frekansı: ~3.2GHz
- Algılama Mesafesi: 5-9m
- İletim Gücü: 20mW(tipik); 30mW(maks.)
- Sensör Çıkış Gerilimi: 3.2-3.4V
- Sensör Çıkışının Kapasite Akımı: 100mA
- Tetikleme Yolu: Tekrarlayan Tetikleme
- Çıkış Sinyal Low Seviyesi: 0V
- Çıkış Sinyal High Seviyesi: 3.3V
- Çalışma Sıcaklığı: -20-80C
Ayar Bölümü:
- C-TM: Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
- R-GN: Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m dir.
- R-CDS: Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz
- 3V3: Referans için 3.3V regülatör çıkışı
- GND: Toprak(-)
- Out: Sinyal Çıkışı(Haraket Agıladığında HIGH(3.3V), boşta LOW(0V)
- Vin: Giriş Gerilim, 4-28V
- CDS: Kontrol çipini etkinleştirir, 0.7V dan düşük seviyelerde OUT her zaman düşük seviyede olur
