MAX6675 K-Tipi Termokupl Sensör

MAX6675 K-Tipi Termokupl Sensör

MAX6675 K-Tipi Termokupl Sensör veya ısıl çift, bir tür sıcaklık sensörüdür. Farklı iki iletken malzemeden oluşur. Bu malzemelerin iki ucu birleştirilir (sıcak nokta) ve ısıtılırsa, diğer uçlarda (soğuk nokta) gerilim elde edilir. Bu gerilimin değeri kullanılan malzemenin cinsine ve birleşim noktasının ısınma miktarına bağlıdır. Sıcak nokta ile soğuk nokta sıcaklık dağılımı nasıl olursa olsun üretilen gerilim sıcak ile soğuk nokta arasındaki sıcaklık farkıyla orantılıdır.

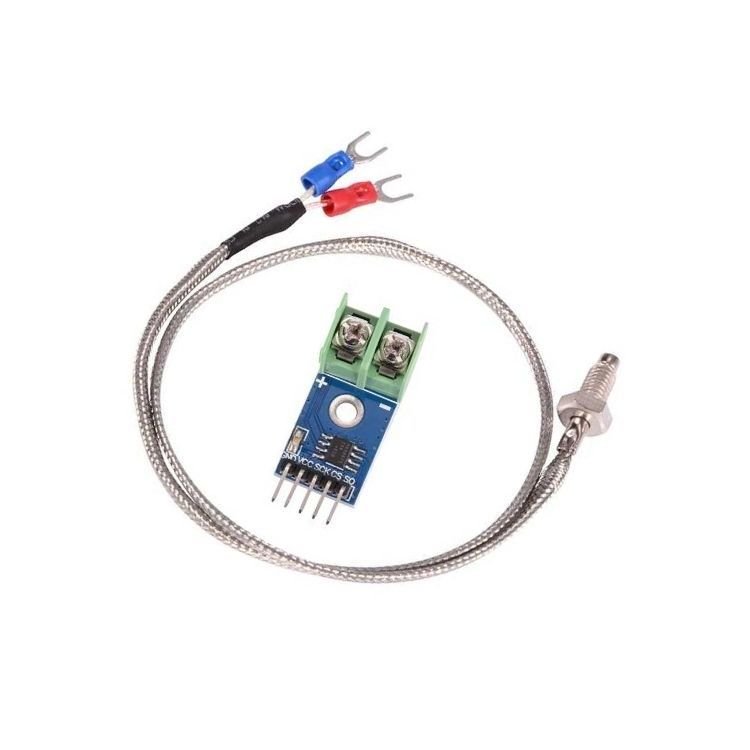

Bu ürün, mikrokontrolcü kartlarınızla oldukça hassas sıcaklık ölçümü yapmanıza olanak tanır. MAX6675 termokupl güçlendirici modülü ve K-tipi termokupldan oluşmaktadır. Soğuk nokta kompanzasyonuna sahiptir (-20 ~ +80 °C) ve 0.25 °C hassasiyete sahiptir.


MAX6675 K-Tipi Termokupl Sensör Teknik Özellikler

• Çalışma gerilimi: 3.0-5.5V
• Dahili soğuk nokta kompanzasyon devresi
• 3 kablolu seri iletişim (SPI)
• 12-bit ADC çözünürlüğü
• K-tipi termokupl (0-800 °C arası ölçüm)
