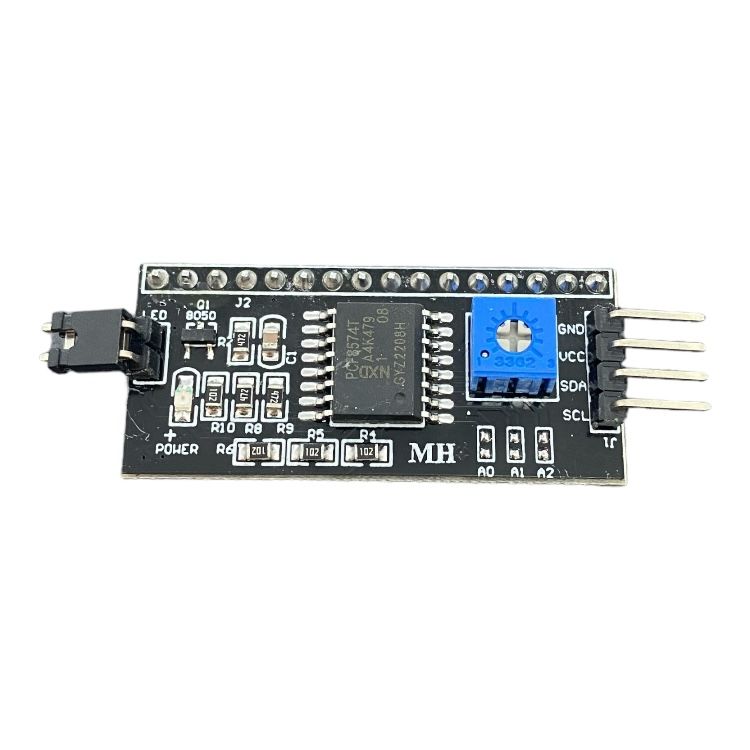

I2C/IIC Karakter LCD Dönüştücü Modülü

Bu modül, LCD ekranların daha az pin kullanılarak kontrol edilmesini sağlar ve kablolama işlemini basitleştirir. I2C protokolünü kullanarak, sadece iki kablo (SDA ve SCL) ile LCD ekranı kontrol edebilirsiniz. Modül üzerindeki jumper ile LCD ekranın arka aydınlatması açılıp kapatılabilir ayrıca kart üzerindeki potansiyometre ile kontrast ayarı yapabilirsiniz.

Teknik Özellikler

• Çalışma Voltajı: 5V
• İletişim Protokolü: I2C (Inter-Integrated Circuit)
• I2C Adresi: Genellikle 0x27 veya 0x3F (ayarlanabilir)
• Boyutlar: 42 mm x 19 mm x 11 mm (yaklaşık)

Pin Şeması

1. GND: Toprak hattı
2. VCC: 5V güç kaynağı
3. SDA: I2C veri hattı
4. SCL: I2C saat hattı

Bağlantı Şeması

1. GND: Arduino GND'ye bağlanır.
2. VCC: Arduino 5V'a bağlanır.
3. SDA: Arduino A4 pinine bağlanır (Arduino Uno için).
4. SCL: Arduino A5 pinine bağlanır (Arduino Uno için).

I2C LCD ekran sürücü modülleri, Arduino gibi mikrodenetleyici projelerinde LCD ekranları kontrol etmek için kullanılır. I2C karakter LCD dönüştürücü kart, özellikle yer ve pin tasarrufu sağlamak amacıyla tercih edilir.
