4lü 7-Segment Display Modülü - TM1637

4′lü 7-Segment Display Modülü - TM1637

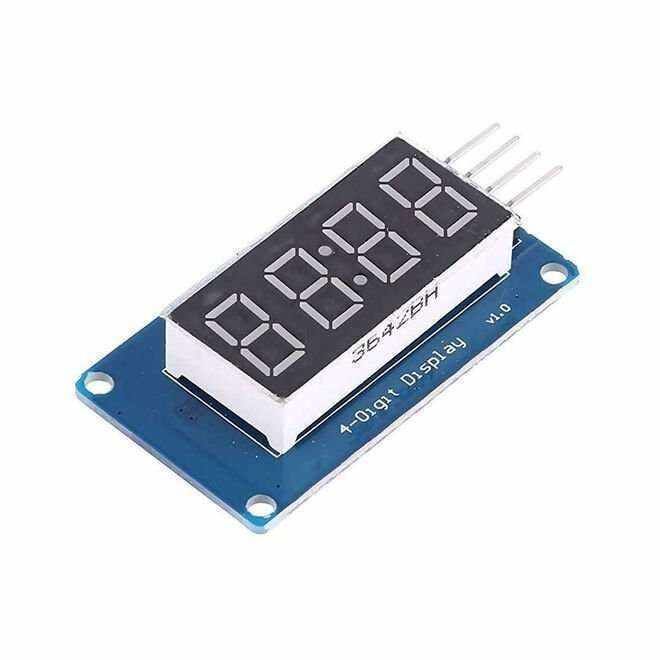

Modül bir saat noktası ile 4 noktalı ortak dijital tüp (0.36 inç) ile 12 pinli bir ekran modülüdür. Sürücü çipi TM1637’dir. MCU’nun 4 bit 8 segmentli dijital tüpü kontrol etmesini sağlamak için sadece 2 sinyal hattına ihtiyaç duyar.

Teknik Özellikler

• Ekran cihazı 4 haneli yang kırmızı dijital tüp
• Dijital tüp 8-level gri tonlamalı ayarlanabilir
• Kontrol arayüzü seviyesi 5 V veya 3.3 V olabilir
• Kolay kurulum için 4 M2 vida konumlandırma delikleri
• Kontrol arayüzüToplam 4 pin (GND, VCC, DIO, CLK), GND zemin, VCC güç kaynağı, DIO veri girişi ve çıkış pimi, CLK saat sinyali pimi;
• Dijital tüp: Kırmızı renkte vurgulanan bir skor noktasına sahip 0.36 inçlik bir dijital tüp ile 4 haneli ortak anot;
• Konumlandırma deliği: 4 M2 vida konumlandırma delikleri, delik çapı 2.2mm, bu da modülün kurulumu ve konumunu kolaylaştırır ve modül kombinasyonunu gerçekleştirir.
